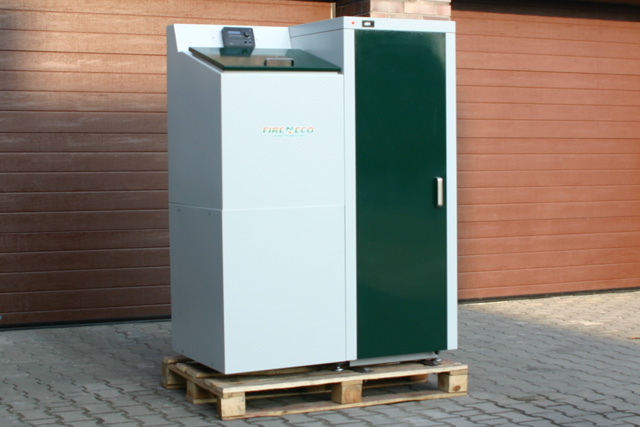

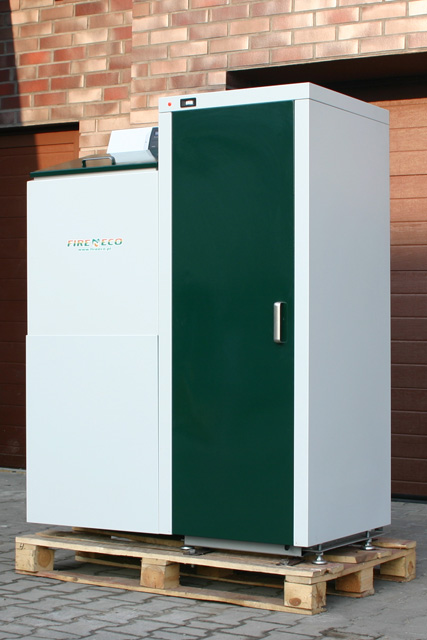

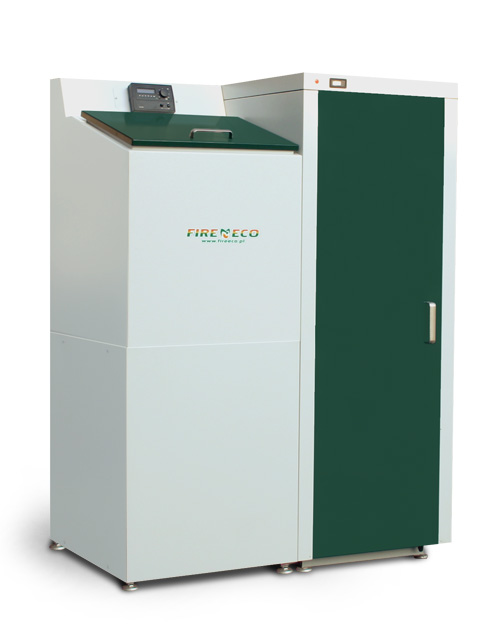

HERMES - kotel s automatikou (25 kW)
Informace
Moderní kotle HERMES jsou vybaveny automatikou podavání paliva a proudění vzduchu a také zásobníkem paliva. Díky použití retortového hořáku se širokým pásmem výkonu (25 -100%) bylo dosaženo ekonomické spalování.
Palivo je vedeno ze zásobníku paliva do retortového hořáku pomocí šnekového dopravníku. Výmeník je vyrobený z vysoké kvality kotevní oceli zaručující dlouhou životnost.
Výhodou kotle je malé ochniště (retortový hořák) o vysokém výkonu. Kotle HERMES se vyznačují bezdýmným spálením paliva, díky čemu je nízká emise škodlivých látek.

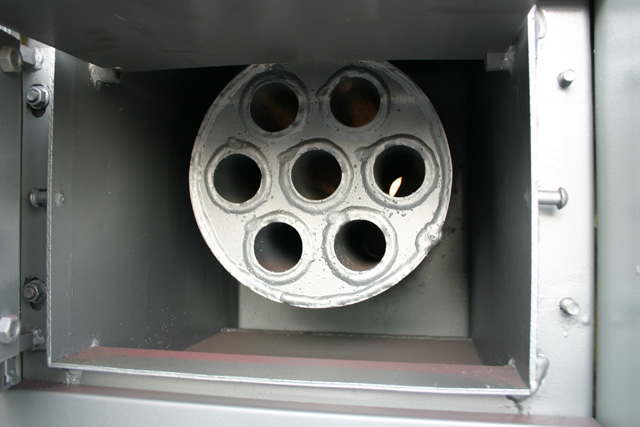

Dodatečný zisk tepla ze spalin je dosážený díky speciální konstrukci rourového výměníku, který zajišťuje vysokou účinnost zařízení.
Paliva spalovaná z podavače:
 ekohrášek |
 prach |
 ekohrášek
/ pelety |
 ekohrášek
/ oves |
Paliva spalovaná na doplňkovém roštu:
Specifikace
| Specifikace |
|
Technické specifikace HERMES |
| Typ kotle |
|
HERMES |
| Jmenovitý výkon |
kW |
25 |
| Rozsah výkonu |
kW |
10 - 30 |
| Orientační plocha |
m² |
82 - 250 |
| Tepelný výkon během použití základního paliva |
% |
=>82 - 86 |
| Maximální teplota vody |
°C |
80 |
| Minimální teplota návratu |
°C |
55 |
| Maximální tlak |
Bar |
1,5 |
| Orientační plocha |
m² |
80 |
Palivo:
|
MJ |
20 - 24
24
26 - 29
20
pellety, trociny, ziarna zbóż
w proporcji 60/40 (60% węgla)
|
| Spotřeba paliva během jmenovitého výkonu |
kg/h |
4,5 - 5,5 |

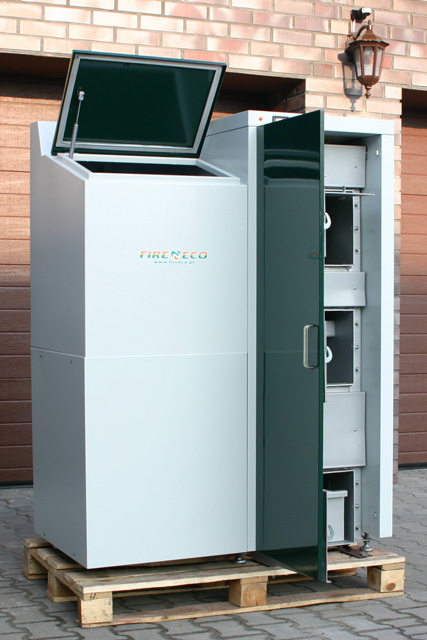

| Kapacita koše |
kg |
150 |
| Požadovaný spalinový tah |
Pa |
20-25 |
| Orientační řez komínového otvoru |
cm² |
330 |
| Orientační výška komína |
m |
6 |
| Vodní kapacita kotle |
dm³ |
116 |
| Průměr řezu kouřovodu |
mm |
160 |
| Průměr napájení návratu |
cal |
GZ 2" |
Rozměr sady:
- šířka D
- výška H
- hloubka G
- výška H |
mm |
1140
1485
810
1250
|
Hmotnost kotle
- beze vody |
kg |
378
417
|
Hmotnost položky:
- výměník
- bydlení výměník
- tým z hořáku zásobníku
- koše |
kg |
211
25
50
47
|
| Příkon |
W |
80 |
| Napájecí napětí |
V |
230 |
| Vodní kapacita kotle |
l |
150 |
Ovládání

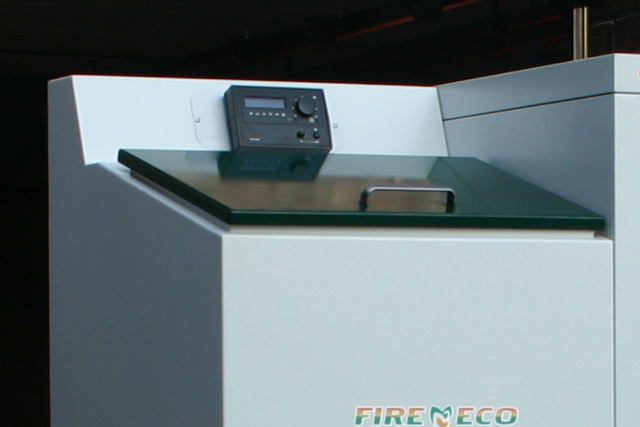

Regulátor MINI-STER řídí provoz automatického kotle na pevná paliva, vybaveného šnekovým nebo pístovým podavačem. Řídící veličinou je teplota oběhové vody v kotli. Regulátor je uzpůsoben pro spolupráci s pokojovým termostatem. V letním období je možný pouze ohřev teplé užitkové vody (TUV),
bez ohřevu místnosti.
Technické údaje:
- Rozsah regulace teploty kotle: 35 - 80 st. C.
- Rozsah měření teploty TUV: 40 - 70 st. C.
- Teplotu spuštění oběhového čerpadla je možné nastavit v rozsahu 10 - 70 st. C.
- Regulace udržovacího provozu kotle: 0 - 90 vt., přestávka 1 - 15 min.
- Provoz při pokojové teplotě 0 - 40 st. C.
- Příkon el. proudu: 230 V/50 Hz
- Povolené zatížení výstupů: ventilátor max. 100 W, oběhové čerpadlo - max. 100 W
- Rozsah regulace otáček ventilátorů: 30 - 100 %
- Relativní vlhkost vzduchu: 95 %
- Stupeň ochrany: IP 40
- Třída izolace: I
- Elektrické zabezpečení: 3,15 A
Ke stažení
Sestava kotle
V náročnější sestavě kotle nabízíme několik možností:
- nabízíme volbu podavače z levé / pravé strany kotle
- nabízíme volbu otvírání dvířek nalevo / napravo
- nabízíme volbu průměru vstupní a výstupní vodní větve
- nabízíme volbu umístění vstupní a výstupní vodní větve
- nabízíme volbu tvaru a umístění sopouchu kotle, np. koleno vlevo, nahoru atp.
1. Výstup kouřovodu
zezadu přesunutý vlevo.
2. Výstup kouřovodu
zezadu uprostřed.
3. Výstup kouřovodu zezadu
přesunutý vpravo.
4. Výstup kouřovodu zezadu,
koleno vlevo.
5. Výstup kouřovodu zezadu,
koleno vpravo.
Tvar sopouchu
Tvar sopouchu může zákazník vybírat dle vlastní potřeby:
nabízíme tvar kulatý, čtvercový nebo obdélníkový.
Barevné provedení
Jako jedni z mála výrobců nabízíme zákazníkům volbu barvy kotle a to: zelenou, červenou a modrou.
|
